Cisco Nexus 9300-GX Série Switches Cisco N9K-C93600CD-GX

Visão geral do produto

Baseado emCisco.®Tecnologia Cloud Scale, o Cisco Nexus^®Os switches 9300-GX são a próxima geração de switches fixos da série Cisco Nexus 9000 capazes de suportar 400 Gigabit Ethernet (GE).Com o aumento dos casos de utilização para aplicações que requerem Inteligência Artificial (IA) e Machine Learning (ML),, a plataforma aborda a necessidade de switches compactos de alto desempenho, eficientes em termos energéticos na infraestrutura de rede.Estes switches são projetados para suportar tecidos 100G e 400G para ambientes de fornecedores de serviços móveis, incluindo a borda de rede, 5G, IoT, plataforma de rede de mídia profissional (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesO Cisco Nexus 9300-GX fornece proteção de investimento para os clientes,fornecer um desempenho mais elevado para atender aos tecidos de folhas de espinha dimensionados para apoiar o crescente tráfego de aplicações em nuvem.

A Cisco fornece dois modos de operação para Switches da série Cisco Nexus 9000.^®) ou no modo Cisco NX-OS.

Cisco ACIA estrutura de base é uma arquitetura holística, orientada para a intenção, com automação centralizada e perfis de aplicação baseados em políticas.A Comissão considera que a aplicação do artigo 107.o, n.o 1, do Regulamento (UE) n.o 1303/2013 é adequada para efeitos de aplicação do artigo 1.o, n.o 3, do Regulamento (UE) n.o 1303/2013.e arquitetura resistente de baixa latênciaEste tecido fornece uma rede que pode suportar os ambientes de data center mais exigentes e flexíveis.

Projetado para a rede programável, oCisco NX-OSO sistema operacional automatiza a configuração e a gestão para os clientes que desejam tirar vantagem do modelo de operação DevOps e dos conjuntos de ferramentas.

Comutadores Cisco Nexus 9300

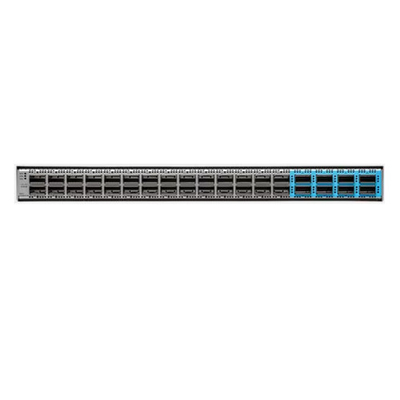

O Switch Cisco Nexus 93600CD-GX é um switch 1RU que suporta 12 Tbps de largura de banda e 4,0 bpps através de 28 portas fixas 40/100G QSFP-28 e 8 portas fixas 10/25/40/50/100/200/400G QSFP-DD. As 28 portas suportam 10/25-Gbps.Veja a tabela de recursos abaixo para mais informações.

Características e benefícios

A série Cisco Nexus 9300-GX oferece as seguintes características e benefícios:

● Flexibilidade arquitectónica

◦ Solução de rede definida por software (SDN) e Cisco ACI^®apoio

◦ Suporte para tecidos VXLAN EVPN baseados em padrões, incluindo suporte hierárquico para vários locais (verRede VXLAN com plano de controlo MP-BGP EVPNpara mais informações)

◦ Arquiteturas BGP de três níveis, permitindo tecidos de rede IPv6 horizontais e não bloqueadores em escala web

◦ O roteamento por segmentos (SR e SRv6) permite que a rede encaminhe pacotes de comutação de rótulos de multiprotocolo (MPLS) e engenharia de tráfego sem engenharia de tráfego de protocolo de reserva de recursos (RSVP).Fornece uma alternativa de plano de controle para aumentar a escalabilidade e virtualização da rede

◦ Suporte de protocolo abrangente para suítes de protocolo de roteamento unicast e multicast de camada 3 (v4 e v6), incluindo BGP, Open Shortest Path First (OSPF),Protocolo de encaminhamento de gateways internos (EIGRP), Routing Information Protocol Versão 2 (RIPv2), Protocolo Independente Multicast Sparse Mode (PIM-SM), Multicast de Fonte Específica (SSM) e Multicast Source Discovery Protocol (MSDP)

● Programabilidade extensiva

◦ Automatização do dia zero através do Power On Auto Provisioning (POAP), reduzindo drasticamente o tempo de aprovisionamento

◦ Integrações líderes do setor para as principais aplicações de gestão de configuração DevOps, como Ansible, Chef, Puppet e SALT.Suporte extensivo ao modelo nativo YANG e ao modelo OpenConfig padrão da indústria através do RESTCONF/NETCONF

◦ APIs generalizadas para todas as funções de interface de linha de comando (CLI) (RPC baseado em JSON sobre HTTP/HTTPs)

● Alta escalabilidade, flexibilidade e segurança

◦ Tabelas de encaminhamento flexíveis suportam até um milhão de entradas compartilhadas em modelos GX. O uso flexível do espaço TCAM permite a definição personalizada de modelos de lista de controle de acesso (ACL)

● Gestão inteligente do buffer

◦ A plataforma oferece a inovaçãoGestão inteligente do buffer,que oferece a capacidade de distinguir os fluxos de ratos e de elefantes e aplicar a eles diferentes esquemas de gestão de filas com base nos seus requisitos de encaminhamento de rede em caso de congestionamento da ligação

◦ As funções de gestão inteligente do buffer incluem:

◦ A AFD distingue os fluxos de elefantes de longa vida dos fluxos de ratos de curta vida, usando o ETRAP.A AFD isenta os fluxos de ratos do algoritmo de queda para que os fluxos de ratos obtenham sua parte justa de largura de banda sem serem esfomeados por fluxos de elefantes famintos de largura de bandaAlém disso, o AFD rastreia os fluxos de elefantes e os submete ao algoritmo do AFD na fila de saída para lhes conceder uma parte justa da largura de banda.

◦ O ETRAP mede a contagem de bytes dos fluxos de entrada e compara isso com o limiar ETRAP definido pelo usuário.

◦ A priorização dinâmica de pacotes (DPP) fornece a capacidade de separar os fluxos de ratos e os fluxos de elefantes em duas filas diferentes para que o espaço de buffer possa ser alocado a eles de forma independente.Os fluxos de ratos sensíveis ao congestionamento e à latência podem ter prioridade na fila e evitar a reordenação que permite que os fluxos de elefantes tomem a largura de banda completa do link

● Acesso remoto direto à memória (RDMA) através da Ethernet convergente

◦ A plataforma oferece transporte sem perdas para acesso direto à memória remota (RDMA) através de Ethernet convergente com suporte a protocolos de Data Center Bridging (DCB):

◦ Controle de fluxo baseado em prioridade (PFC) previne quedas na rede e propagação de pausa por classe de prioridade

◦ Reserva de largura de banda por classe de prioridade em situações de conflito de rede

◦ Data Center Bridging Exchange Protocol (DCBX) pode descobrir e trocar informações de prioridade e largura de banda com endpoints

◦ A plataforma também suporta a notificação de congestionamento explícito (ECN), que fornece notificação de ponta a ponta por fluxo IP, marcando os pacotes que sofreram congestionamento, sem deixar cair o tráfego.A plataforma é capaz de rastrear estatísticas de ECN, incluindo o número de pacotes marcados que tiveram congestionamento

● Convergência LAN e SAN

◦ O suporte ao Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) permite que o administrador da rede controle IDs de domínio e pontos de gerenciamento em uma rede Fibre Channel à medida que é dimensionada.Esta característica permite que as redes LAN e SAN convergentes em um, rede Ethernet confiável

● Alta disponibilidade de hardware e software

◦ A tecnologia Virtual Port-Channel (vPC) fornece multipathing de camada 2 através da eliminação do Spanning Tree Protocol (STP).Também permite a utilização completa da largura de banda bisecional e topologias lógicas simplificadas de camada 2 sem a necessidade de alterar os modelos de gestão e implantação existentes

◦ O roteamento multiPath de custo igual (ECMP) de 64 vias permite o uso de projetos de árvore de gordura de camada 3.e adicionar capacidade com pouca interrupção da rede

◦ Capacidades avançadas de reinicialização incluem patching quente e frio

◦ Os interruptores utilizam unidades de alimentação a quente (PSU) e ventiladores com redundância N + 1

● Sistema operacional de software Cisco NX-OS especialmente concebido com inovações abrangentes e comprovadas

◦ Uma única imagem binária suporta todos os switches da série Cisco Nexus 9000, simplificando o gerenciamento de imagem.um projeto que isola falhas, aumentando a disponibilidade. No caso de uma falha do processo, o processo pode ser reiniciado sem perda de estado. O sistema operacional suporta patching quente e frio e diagnóstico online

◦ O Data Center Network Manager (DCNM) é a plataforma de gerenciamento de rede para todas as implantações habilitadas pelo Cisco NX-OS, abrangendo novas arquiteturas de tecido, IP Fabric for Media,e implementações de redes de armazenamento para o centro de dados Cisco Nexus. Acelerar o aprovisionamento de dias para minutos e simplificar as implantações do dia zero até o dia N. Reduzir os ciclos de solução de problemas com visibilidade operacional gráfica para topologia, tecido de rede,e infra-estruturas. Elimine erros de configuração e automatize a alteração em curso em um ciclo fechado, com modelos de implantação padrão e alerta de conformidade de configuração com correção automática.Desfrute de um resumo de saúde em tempo real para o tecido, dispositivos e topologia. Visibilidade correlacionada para tecido (sub-superação, sobreposição, endpoints virtuais e físicos), incluindo visualização computacional com VMware

◦ O monitoramento do tráfego de rede com o Cisco Nexus Data Broker cria um sistema simples, escalável,e pontos de acesso de teste de rede (TAPs) e Cisco Switched Port Analyzer (SPAN) de agregação de custo-benefício para monitorização e análise do tráfego de rede

● Cisco Network Assurance Engine (NAE)

◦ A Cisco NAE verifica continuamente se a infraestrutura de rede está operando de acordo com a intenção da política.configuração, e nível de estado dinâmico. NAE pode indicar com precisão problemas na rede, identificar qual aplicação ou parte da rede é afetada, identificar a causa raiz do problema,e sugerir como consertá-loA sua abordagem de verificação contínua transforma as operações do dia 2 de modo reativo para proativo e faz-o sem utilizar dados de pacotes.A NAE ajuda a evitar interrupções prevendo o impacto das alteraçõesA NAE também ajuda a garantir a segurança da rede e a conformidade da segmentação.O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.

Especificações dos interruptores da série Cisco Nexus 9300-GX

A série Cisco Nexus GX também introduz o suporte à funcionalidade ACI de chip único para permitir que os clientes usem um determinado dispositivo da série GX,quer na coluna ACI, quer na folha ACI para implantações totalmente flexíveis.
