Cisco Nexus 9300-FX2 Série Switches Cisco N9K-C9336C-FX2

Visão geral do produto

A série Cisco Nexus 9300-FX2 é uma extensão dos switches da série Nexus 9300-FX com maior capacidade de largura de banda.Os switches oferecem uma variedade de opções de interface para migrar de forma transparente data centers existentes de 1 Gbps, e velocidades de 10 Gbps para 25 Gbps no servidor, e de 10 e 40 Gbps para 50 e 100 Gbps na camada de agregação.fornecimento de grandes tampões, escalabilidade de camada 2 e camada 3 altamente flexível e desempenho para atender às necessidades em mudança de data centers virtualizados e ambientes de nuvem automatizados.

A Cisco fornece dois modos de operação para os Switches da série Cisco Nexus 9000.Software Cisco NX-OSA utilização de sistemas de comutação de rede de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadores de computadoresInfraestrutura centrada em aplicações Cisco(Cisco ACI)^TM) para tirar pleno partido de uma abordagem automatizada, baseada em políticas, de gestão de sistemas (modo ACI).

Switches da série Cisco Nexus 9300-FX2

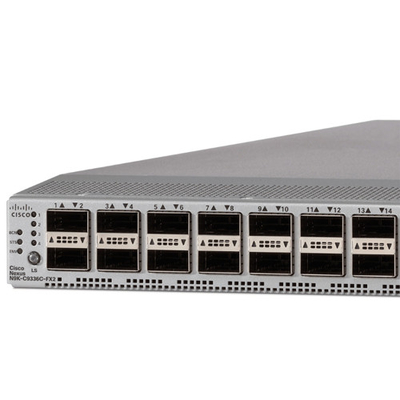

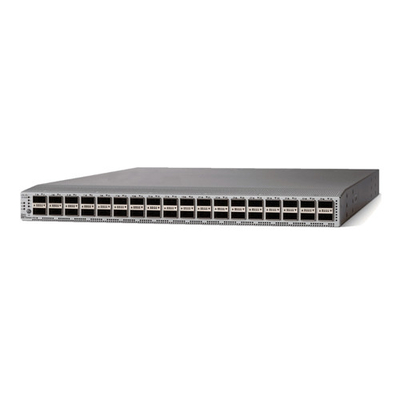

O Switch Cisco Nexus 9336C-FX2é um switch 1RU que suporta 7,2 Tbps de largura de banda e mais de 2,4 bpps. O switch pode ser configurado para funcionar como 1/10/25/40/50/100-Gbps, oferecendo opções flexíveis em um fator de forma compacto.O Breakout é suportado em todos os portos.. Consulte a tabela de características abaixo para mais informações.

Características e benefícios

A série Cisco Nexus 9300-FX2 oferece as seguintes características e benefícios:

● Flexibilidade Arquitetônica

◦ Solução de rede definida por software Cisco ACI^TMapoio.

◦ Suporte para tecidos VXLAN EVPN baseados em padrões, incluindo suporte hierárquico para vários locais (verRede VXLAN com plano de controlo MP-BGP EVPNpara mais informações).

◦ Arquiteturas BGP de três níveis, permitindo tecidos de rede IPv6 horizontais e não bloqueadores em escala web.

◦ O roteamento por segmentos permite que a rede encaminhe pacotes de comutação de rótulos de multiprotocolo (MPLS) e engenharia de tráfego sem engenharia de tráfego (TE) de protocolo de reserva de recursos (RSVP).Fornece uma alternativa de plano de controle para aumentar a escalabilidade e virtualização da rede.

◦ Suporte de protocolo abrangente para suites de protocolo de roteamento unicast e multicast de camada 3 (v4/v6), incluindo BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocolo de Informações de Roteamento Versão 2 (RIPv2), Modo de Multicast Esparso Independente de Protocolo (PIM-SM), Multicast Específico de Fonte (SSM) e Protocolo de Descoberta de Fonte de Multicast (MSDP).

● Programabilidade extensiva

◦ Automatização do dia zero através do Power On Auto Provisioning, reduzindo drasticamente o tempo de aprovisionamento.

◦ Integrações líderes do setor para aplicações de gestão de configuração de desenvolvedores líderes Ansible, Chef, Puppet, SALTSuporte extensivo ao modelo OpenConfig padrão da indústria através do RESTCONF/NETCONF.

◦ APIs generalizadas para todas as funções de CLI de comutação (RPC baseado em JSON sobre HTTP / HTTPs).

● Alta escalabilidade, flexibilidade e segurança

◦ Tabelas de encaminhamento flexíveis suportam até 1 milhão de entradas compartilhadas em modelos FX2.

◦ Suporte IEEE 802.1ae MAC Security (MACsec) em todas as portas dos modelos 9300-FX2 com velocidade igual ou superior a 1 Gbps, permite a criptografia do tráfego na camada física e fornece servidor seguro,folha de borda, e conectividade folha-espinha.

● Gestão inteligente do buffer

◦ A plataforma oferece a inovaçãoGestão inteligente do buffer, que oferece a capacidade de distinguir os fluxos de ratos e de elefantes e aplicar-lhes diferentes esquemas de gestão de filas com base nos seus requisitos de encaminhamento de rede em caso de congestionamento de ligações.

◦ As funções de gestão inteligente de buffers são:

◦ A AFD distingue os fluxos de elefantes de longa vida dos fluxos de ratos de curta vida, usando o ETRAP.A AFD isenta os fluxos de ratos do algoritmo de queda para que os fluxos de ratos obtenham sua parte justa de largura de banda sem serem esfomeados por fluxos de elefantes famintos de largura de bandaAlém disso, o AFD rastreia os fluxos de elefantes e os submete ao algoritmo do AFD na fila de saída para lhes conceder uma parte justa da largura de banda.

◦ O ETRAP mede a contagem de bytes dos fluxos de entrada e compara isso com o limite definido pelo usuário.

◦ A priorização dinâmica de pacotes (DPP) fornece a capacidade de separar os fluxos de ratos e os fluxos de elefantes em duas filas diferentes para que o espaço de buffer possa ser alocado a eles de forma independente.Fluxos de ratos, sensível ao congestionamento e latência pode tomar prioridade fila e evitar reordenamento que permite que os fluxos de elefante para tomar toda a largura de banda link.

● RDMA sobre Ethernet Convergente

◦ A plataforma oferece transporte sem perdas para RDMA através da Ethernet Convergente com suporte a protocolos DCB:

◦ Controle de fluxo baseado em prioridades (PFC) para evitar quedas na rede e pausar a propagação de quadros por classe de prioridade.

◦ Seleção de Transmissão Aprimorada (ETS) para reservar largura de banda por classe de prioridade em situações de contenção da rede.

◦ Data Center Bridging Exchange Protocol (DCBX) para descobrir e trocar informações de prioridade e largura de banda com endpoints.

◦ A plataforma também suporta a notificação de congestionamento explícito (ECN) que fornece notificação de ponta a ponta por fluxo IP, marcando pacotes que sofreram congestionamento, sem deixar cair o tráfego.A plataforma é capaz de rastrear estatísticas da ECN do número de pacotes marcados que sofreram congestionamento.

● Convergência LAN e SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesEsta característica permite que as redes LAN e SAN convergem numa rede Ethernet sem perdas e confiável.

● Alta disponibilidade de hardware e software

◦ A tecnologia Virtual Port-Channel (vPC) fornece multi-caminhos de camada 2 através da eliminação do Protocolo de Árvore de Intervenção.Também permite a utilização completa da largura de banda bisecional e topologias lógicas simplificadas de camada 2 sem a necessidade de alterar os modelos de gestão e implantação existentes.

◦ O roteamento multiPath de custo igual (ECMP) de 64 vias permite o uso de projetos de árvore de gordura de camada 3.e adicionar capacidade com pouca interrupção da rede.

◦ Capacidades avançadas de reinicialização incluem correções quentes e frias.

◦ Os interruptores utilizam unidades de alimentação a quente (PSU) e ventiladores com redundância N + 1.

● Sistema operacional de software Cisco NX-OS especialmente concebido com inovações abrangentes e comprovadas

◦ Imagem binária única que suporta todos os switches da série Cisco Nexus 9000, simplificando o gerenciamento de imagem.um projeto que isola falhas, aumentando a disponibilidade. No caso de uma falha do processo, o processo pode ser reiniciado sem perda de estado. O sistema operacional suporta patching quente e frio e diagnóstico on-line.

◦ O Data Center Network Manager (DCNM) é a plataforma de gerenciamento de rede para todas as implantações habilitadas para NX-OS, abrangendo novas arquiteturas de tecido, IP Fabric for Media,e instalações de rede de armazenamento para o Cisco Nexus^®Acelerar o aprovisionamento de dias para minutos e simplificar as implantações do dia zero até o dia N.Reduzir ciclos de solução de problemas com visibilidade operacional gráfica para topologia, tecido de rede e infraestrutura. Eliminar erros de configuração e automatizar a mudança em curso em um ciclo fechado,com modelos de implantação padrão e conformidade de configuração alertando com correção automática. Resumo de estado em tempo real para tecido, dispositivos e topologia. Visibilidade correlacionada para o tecido (subposição, sobreposição, endpoints virtuais e físicos), incluindo visualização computacional com o VMware.

◦ O monitoramento do tráfego de rede com o Cisco Nexus Data Broker cria um sistema simples, escalável,e pontos de acesso de teste de rede (TAPs) e Cisco Switched Port Analyzer (SPAN) de agregação de custo-benefício para monitorização e análise do tráfego de rede.

● Suporte à plataforma Cisco Tetration Analytics

◦ As informações de telemetria dos interruptores da série Nexus 9300 são exportadas a cada 100 milissegundos por padrão diretamente do circuito integrado específico de aplicação (ASIC) do interruptor.Esta informação consiste em três tipos de dados:: a) Informações sobre o fluxo, estas informações contêm informações sobre endpoints, protocolos, portas, quando o fluxo começou, quanto tempo o fluxo esteve ativo, etc.Esta informação capta quaisquer variações entre os pacotes no fluxoExemplos incluem variação no Time To Live (TTL), IP e TCP flags, comprimento da carga útil, etc. (c) Detalhes do contexto, informações do contexto são derivadas fora do cabeçalho do pacote,Incluindo variações na utilização do buffer, quedas de pacotes dentro de um fluxo, associação com terminais de túnel, etc.

◦ A plataforma Cisco Tetration Analytics consome estes dados de telemetria,E usando aprendizagem automática não supervisionada e análise de comportamento pode fornecer visibilidade extraordinária em todo o seu centro de dados em tempo realUsando abordagens algorítmicas, a plataforma Cisco Tetration Analytics fornece insights e interações de aplicativos profundos, permitindo operações simplificadas dramaticamente, um modelo de confiança zero,e migração de aplicações para qualquer infra-estrutura programávelPara saber mais, acesseO presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia..

● Cisco Network Assurance Engine (NAE)

◦ A Cisco NAE verifica continuamente se a infraestrutura de rede está operando de acordo com a intenção da política e aproveita o poder dos modelos matemáticos para raciocinar em nome do operador na política,Configuração e nível de estado dinâmicoO NAE pode indicar com precisão problemas na rede, identificar qual aplicação ou parte da rede é afetada, identificar a causa do problema e sugerir como corrigi-lo.A sua abordagem de verificação contínua transforma as operações do dia 2 de modo reativo para proativo e faz isso sem usar dados de pacotes.A NAE ajuda a evitar interrupções prevendo o impacto das alterações, reduzindo os incidentes de TI relacionados com a rede e reduzindo o tempo médio de reparação em até 66%.NAE também ajuda a garantir a segurança da rede e conformidade de segmentaçãoPara saber mais sobre a NAE, visiteO presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia..

Cisco Nexus 9Especificações dos interruptores da série 300-FX2

2 Os valores típicos e máximos de potência baseiam-se na entrada obtida do circuito de alimentação.NXA-PAC-750W-PI) baseia-se na classificação de saída para o interior do interruptor.
A tabela 3 lista as especificações de desempenho e escalabilidade para os switches da série Cisco Nexus 9300-FX2/FX2-E.
